Carregamento Elétrico em Edifícios Residenciais

A eletrificação das garagens traz novas exigências para o planejamento da segurança dos edifícios. Cada ponto de recarga se conecta a circuitos, quadros, proteções e procedimentos de operação que precisam coexistir com as demais instalações e medidas de segurança da edificação.

É nesse contexto que a apresentação do Capitão Denis Lucas Melchiori aborda os Sistemas de Alimentação de Veículos Elétricos, conhecidos pela sigla SAVE, e sua relação com as diretrizes de segurança contra incêndio do Corpo de Bombeiros de São Paulo. A questão central não é tratar o carregador como um equipamento isolado, mas compreender como sua instalação afeta a garagem e os sistemas do edifício.

O que é um SAVE?

SAVE é a sigla utilizada para designar o sistema de alimentação destinado à recarga de veículos elétricos. Na prática, a implantação de um ponto de recarga envolve mais do que o equipamento visível junto à vaga: há uma infraestrutura elétrica de alimentação, dispositivos de proteção, componentes de comando e condições de instalação que precisam ser definidos em projeto.

Por isso, a escolha do equipamento é apenas uma etapa do processo. Antes dela, é necessário verificar de onde virá a energia, como o circuito será protegido, quem responderá pela instalação e como o sistema se integrará às condições de segurança da garagem.

Por que o projeto coletivo importa?

Uma garagem coletiva pode receber hoje a solicitação de um único morador e, em pouco tempo, a de vários outros. Se cada instalação for concebida sem considerar as instalações compartilhadas, o edifício corre o risco de acumular trajetos de cabos incompatíveis, soluções difíceis de manter e demandas superiores às inicialmente previstas.

O projeto coletivo oferece uma visão da garagem completa. Ele permite avaliar a infraestrutura disponível, identificar limites e estudar como novas instalações poderão ser incorporadas ao longo do tempo. Também ajuda o condomínio a estabelecer critérios técnicos coerentes para solicitações individuais, em vez de decidir cada caso de maneira desconectada dos demais.

Esse planejamento não elimina o direito à instalação individual quando atendidas as condições legais. Sua função é dar suporte técnico ao exercício desse direito e preservar a segurança das áreas comuns.

Lei, normas e responsabilidade técnica

No Estado de São Paulo, a Lei nº 18.403, de 18 de fevereiro de 2026, assegura ao condômino o direito de instalar, às suas expensas, estação individual de recarga em sua vaga privativa, desde que respeitadas as normas técnicas e de segurança vigentes. A lei estabelece condições para a instalação, entre elas a compatibilidade com a carga elétrica da unidade, o atendimento às normas da distribuidora e da ABNT, a atuação de profissional habilitado com emissão de ART ou RRT e a comunicação formal prévia ao condomínio.

O direito previsto na lei não dispensa o exame das condições concretas do edifício. Da mesma forma, a existência de um projeto ou de uma ART individual não substitui, quando necessária, a avaliação dos impactos sobre sistemas e espaços compartilhados.

Modos de carregamento: como o veículo se conecta à energia

A classificação por modos de carregamento descreve como o veículo elétrico é conectado à fonte de energia. Ela leva em conta o tipo de tomada ou equipamento usado, a existência de dispositivos de controle e proteção no cabo ou na estação, e se a corrente fornecida ao veículo é alternada (CA, ou AC) ou contínua (CC, ou DC).

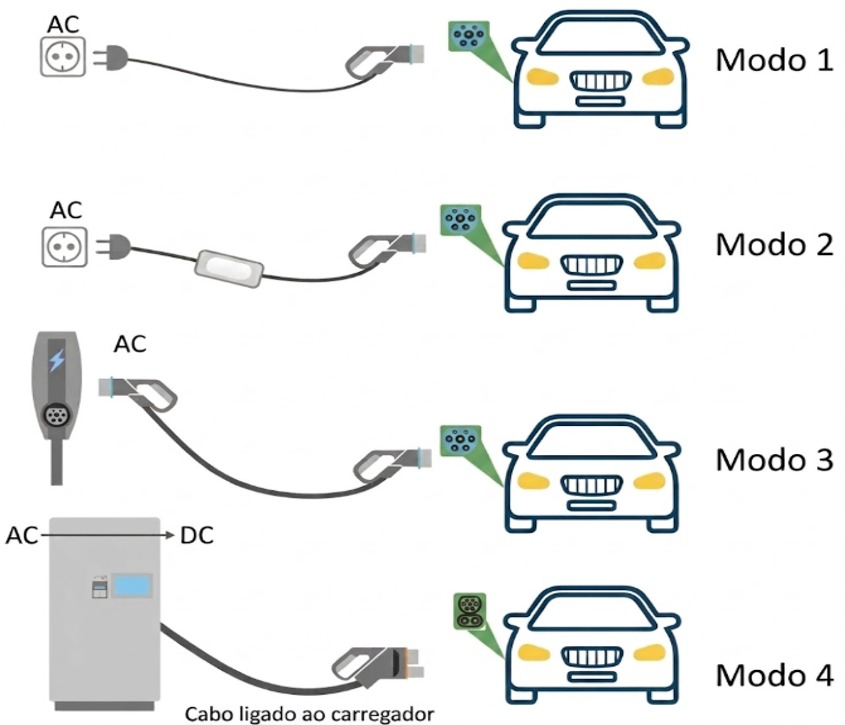

A figura a seguir, apresentada na palestra, mostra os quatro modos. Ela é uma classificação ilustrativa. Serve para entender as diferenças entre as formas de recarga, mas não indica quais modos são admitidos em uma garagem residencial.

Como ler o diagrama

Modo 1: tomada comum, sem dispositivo de controle no cabo. O cabo liga o veículo diretamente a uma tomada em corrente alternada. O diagrama mostra apenas a tomada, o cabo e o conector do veículo, sem nenhum módulo intermediário. Este é o arranjo mais simples. Por isso, a segurança da recarga depende quase totalmente das proteções da instalação elétrica que alimenta a tomada.

Modo 2: tomada comum, com dispositivo de controle e proteção no cabo. O cabo também sai de uma tomada em corrente alternada. A diferença é o módulo que aparece no meio do cabo, que representa um dispositivo de controle e proteção. Esse dispositivo acrescenta funções de supervisão da recarga. A tomada e a instalação que a alimenta continuam sendo parte essencial da segurança do conjunto.

Modo 3: estação de recarga dedicada, em corrente alternada. O veículo é conectado a uma estação ou wallbox instalada para essa finalidade, também em corrente alternada. As funções de controle e comunicação ficam na estação, e não em uma tomada comum. Nessa configuração, a recarga tem circuito e equipamento próprios. É o arranjo em que se costuma pensar quando se fala em pontos de recarga fixos em vagas de garagem.

Modo 4: carregador externo, em corrente contínua. O diagrama mostra a conversão de AC para DC dentro do equipamento. O carregador fica fora do veículo e fornece corrente contínua diretamente a ele, por um cabo ligado ao próprio carregador. O conector do veículo também é diferente dos usados nos modos anteriores. Esse tipo de solução é associado a equipamentos de maior porte.

Quadro elaborado a partir da figura apresentada na palestra do Corpo de Bombeiros. Ele tem caráter ilustrativo e não indica quais modos estão autorizados.

Alarme, detecção, desligamento e sinalização

A palestra destaca a interligação do SAVE com os sistemas de alarme e detecção de incêndio. Para o leitor, a mensagem essencial é que a resposta a uma emergência precisa ser pensada junto com a infraestrutura de recarga. O responsável técnico deve verificar quais interfaces são exigidas para a situação concreta e como elas serão implantadas, identificadas e testadas.

Outro ponto apresentado é a sinalização fotoluminescente associada ao desligamento do sistema de alimentação de veículos elétricos. Sua finalidade é favorecer a identificação do comando em uma situação de emergência. A localização, a forma de acionamento e os dizeres da sinalização precisam corresponder ao projeto e aos requisitos oficialmente aplicáveis; não devem ser copiados de um slide sem essa verificação.

Fiscalização e documentação

A fiscalização do Corpo de Bombeiros pode ocorrer por vistoria visual e por amostragem, e a documentação de responsabilidade técnica faz parte desse processo. Por isso, o projeto, os registros técnicos e as informações da instalação devem estar organizados e coerentes com o que foi executado.

Para o condomínio, documentar a infraestrutura vai além da formalidade. Registros claros permitem saber quais pontos foram instalados e quem responde por eles. Também permitem planejar intervenções futuras sem comprometer as soluções já existentes.

A instalação de pontos de recarga para veículos elétricos deve considerar a ABNT NBR 17019, que estabelece requisitos para instalações elétricas de baixa tensão destinadas à alimentação desses veículos, e a ABNT NBR 5410, aplicável às instalações elétricas de baixa tensão. Em edificações, a ABNT NBR 16280 também é relevante para a gestão das reformas necessárias à implantação da infraestrutura. Conforme o modo de carregamento e os equipamentos utilizados, devem ser observadas ainda as normas aplicáveis aos componentes e sistemas de recarga.

Em síntese: segurança contra incêndio e recarga veicular não são assuntos separados. A instalação deve ser examinada como parte da garagem e do edifício, com exigências confirmadas nas fontes oficiais antes de serem transformadas em especificações de projeto.

Uma garagem preparada para a mobilidade elétrica começa muito antes da instalação dos carregadores. O primeiro passo é entender as características da edificação e definir como a nova carga será incorporada às instalações elétricas existentes ou previstas.

Na apresentação de Paulo Rewald, normas e diagramas aparecem como instrumentos para essa decisão. Eles mostram por que uma solução destinada a uma vaga não pode ser analisada apenas pela distância entre o quadro e o veículo: ela precisa ser compatível com a alimentação, as proteções e a organização elétrica do edifício.

O projeto elétrico como ponto de partida

Projetar a recarga significa responder a perguntas que antecedem a compra dos equipamentos. Qual é a origem da alimentação? Por onde passarão os circuitos? Que capacidade está disponível? Como as instalações poderão crescer? Quem terá acesso aos dispositivos de comando e proteção? Como o consumo será identificado?

As respostas mudam de empreendimento para empreendimento. Um prédio novo pode incorporar previsões de infraestrutura desde sua concepção. Em uma edificação existente, pode ser necessário investigar instalações executadas há anos e compatibilizar a recarga com espaços, quadros e caminhos físicos que não foram originalmente pensados para esse uso.

Instalação individual e planejamento coletivo

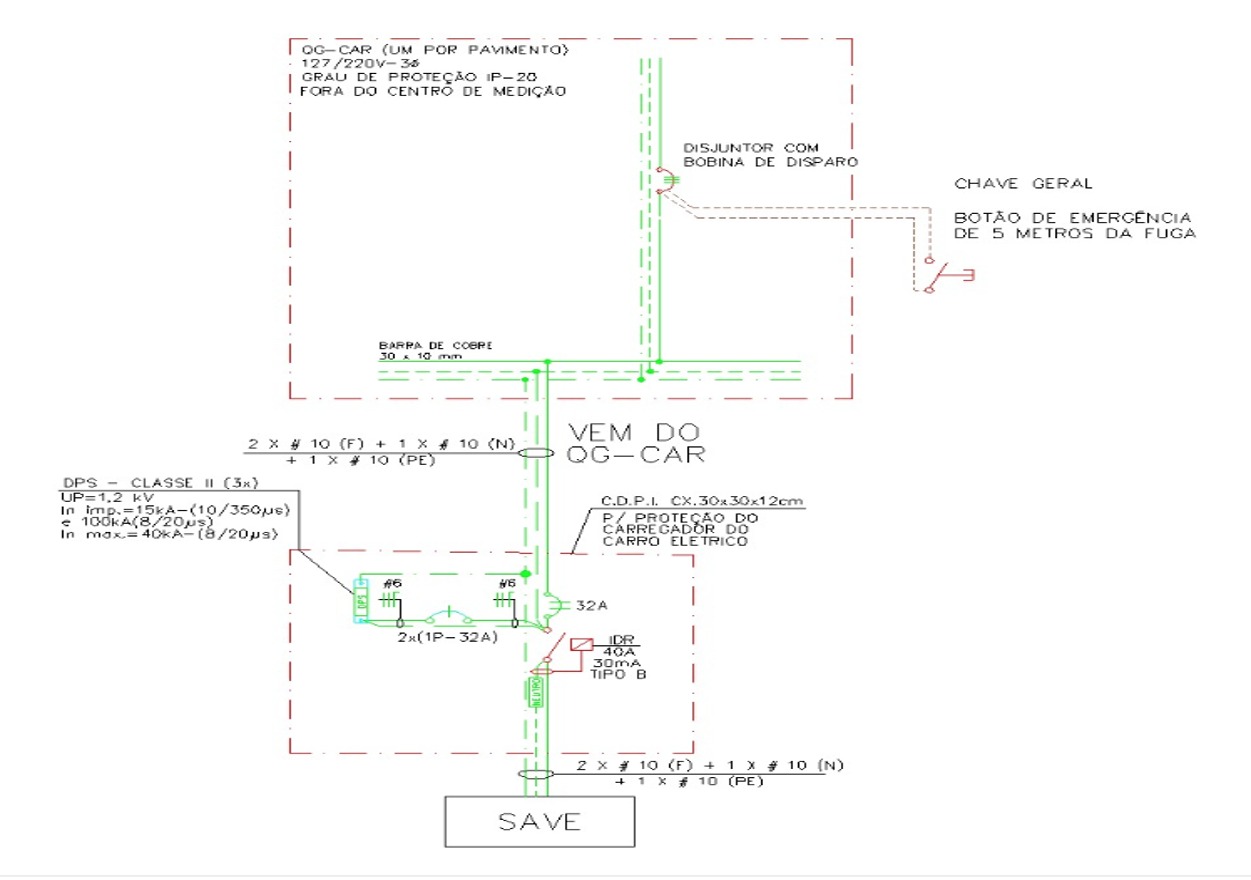

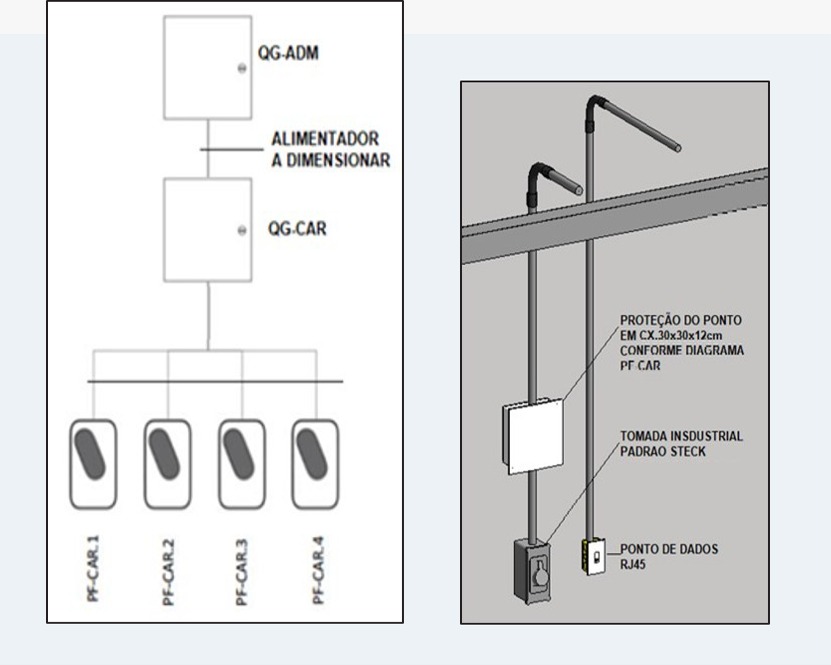

Um dos diagramas da palestra representa uma configuração básica individual. Outro material mostra uma organização com distribuição para diferentes pontos de recarga e um sistema de gestão da energia disponível. A comparação é útil: a primeira situação permite examinar o caminho de um circuito específico; a segunda evidencia o desafio de atender diversas vagas sem perder o controle da capacidade total destinada aos veículos.

Isso não significa que exista um desenho único para todos os condomínios. Os diagramas devem funcionar, no e-book, como apoio para explicar alternativas de arquitetura, e não como modelos prontos para reprodução. Valores de corrente, bitolas, tipos de proteção e demais especificações mostrados em um desenho dependem do projeto e das condições concretas de instalação.

Na solução coletiva apresentada, o gerenciamento da recarga monitora a potência disponível para os veículos e ajusta a liberação de energia conforme os parâmetros estabelecidos no projeto. A ideia é coordenar vários pontos de consumo, em vez de presumir que todos operarão permanentemente na potência máxima.

Quais normas aparecem na apresentação?

A palestra cita a ABNT NBR 17019, relativa a requisitos para instalações elétricas de baixa tensão destinadas à alimentação de veículos elétricos. Ela também faz referência à ABNT NBR 5410, utilizada no contexto das instalações elétricas de baixa tensão, e à ABNT NBR 16280, relacionada à gestão de reformas em edificações. Nos esquemas de conexão reproduzidos nos slides, aparecem ainda referências a normas aplicáveis a componentes e sistemas de recarga.

Essas referências mostram que a instalação envolve diferentes camadas: a infraestrutura elétrica, os equipamentos e, quando há intervenção em edifício existente, a organização documental da reforma. Para a edição final, a lista de normas deve ser conferida quanto à edição vigente e à pertinência de cada uma para o caso descrito. O texto do e-book não substitui a leitura das normas pelo profissional responsável.

A importância da responsabilidade técnica

A atuação de profissional habilitado é decisiva tanto para elaborar a solução quanto para registrar sua responsabilidade. É esse trabalho que transforma a intenção de instalar carregadores em um projeto compatível com a edificação, com as exigências da distribuidora e com as normas aplicáveis.

Em síntese: o carregador é a parte mais visível da recarga, mas não a mais importante para decidir sua viabilidade. A qualidade da solução depende do projeto que organiza sua alimentação, sua proteção e sua possibilidade de expansão.

A mobilidade elétrica está transformando não apenas a infraestrutura dos edifícios, mas também as responsabilidades envolvidas em seu planejamento e gestão. Para construtoras e incorporadoras, algumas decisões começam ainda no desenvolvimento do empreendimento. Para condomínios já entregues, o desafio é compreender o que a infraestrutura existente permite e quais adaptações serão necessárias.

A apresentação de Milton Bigucci Junior aproxima essa discussão da rotina de moradores, síndicos e construtoras. Seu ponto mais relevante é que o direito de instalar e a necessidade de planejar a garagem completa não devem ser tratados como ideias opostas.

O que a Lei paulista nº 18.403/2026 estabelece?

A lei assegura ao condômino, em edificações residenciais ou comerciais do Estado de São Paulo, o direito de instalar uma estação individual de recarga em sua vaga privativa, às suas expensas, desde que respeitadas as normas técnicas e de segurança vigentes.

Para essa instalação, o texto legal exige:

• compatibilidade com a carga elétrica da unidade autônoma;
• conformidade com as normas da distribuidora local e da ABNT;
• instalação por profissional habilitado, com emissão de ART ou RRT;
• comunicação formal prévia à administração do condomínio.

A lei também prevê que a convenção condominial pode disciplinar a forma de comunicação, os padrões técnicos e a responsabilidade por danos ou consumo. Ela não pode, contudo, proibir a instalação sem justificativa técnica ou de segurança devidamente fundamentada e documentada.

Para empreendimentos cujos projetos forem aprovados após a entrada em vigor da lei, o artigo 2º determina a previsão, nos sistemas elétricos, de capacidade mínima de suporte à instalação futura de estações de recarga. O próprio texto legal prevê regulamentação técnica dessa obrigação por ato do Poder Executivo. Por isso, o e-book não fixa um percentual de vagas, uma potência mínima ou uma solução construtiva que não constem do texto legal consultado.

Edifícios novos e existentes enfrentam desafios diferentes

Em edifícios novos, a infraestrutura de recarga pode entrar na discussão desde o projeto. É possível examinar antecipadamente caminhos de distribuição, espaços técnicos, medição, gestão do consumo e perspectivas de ampliação. Planejar cedo não significa equipar imediatamente todas as vagas; significa evitar que a recarga futura dependa exclusivamente de improvisações.

Nos edifícios existentes, a primeira tarefa é conhecer a realidade instalada. A capacidade disponível, os quadros, os trajetos possíveis dos circuitos e a relação entre vagas e unidades consumidoras precisam ser avaliados. Reformas devem ser compatibilizadas com as instalações e regras aplicáveis no momento da intervenção.

Essa comparação não permite concluir que todo edifício antigo seja incapaz de receber recarga, nem que um empreendimento novo esteja automaticamente preparado. Em ambos os casos, a resposta depende da análise técnica.

Instalação individual: direito com condições

A apresentação da MBigucci ressalta que a instalação individual precisa reunir compatibilidade elétrica, documentação de responsabilidade técnica, observância das normas e comunicação prévia. Esses elementos dão ao condomínio condições de avaliar o pedido e ao morador uma base clara para executar a instalação.

Uma comunicação formal completa deve permitir identificar a proposta, o profissional responsável e os documentos técnicos pertinentes. O condomínio, por sua vez, precisa examinar os efeitos da instalação sobre as áreas e sistemas compartilhados, sem transformar o processo de avaliação em uma proibição genérica.

Quando o condomínio pode recusar?

A resposta está no critério estabelecido pela lei: uma proibição exige justificativa técnica ou de segurança fundamentada e documentada. Se houver um impedimento, é importante explicitar qual é o problema identificado e em que avaliação ele se apoia.

A apresentação destaca a proteção do patrimônio coletivo e a necessidade de evitar decisões arbitrárias. O direito individual de instalar a estação não dispensa as condições de segurança; ao mesmo tempo, preocupações genéricas não substituem uma justificativa técnica para negar o pedido.

Custos, manutenção, seguro e igualdade entre unidades

Planejar também é definir responsabilidades antes que surjam conflitos. Quem custeará a instalação? Quem responderá por inspeções e manutenção? Como será apurado o consumo? Que providências cabem se um equipamento causar dano? O condomínio precisa verificar se a nova infraestrutura tem implicações para sua apólice de seguro e esclarecer essas condições com a seguradora.

Há ainda uma pergunta de longo prazo: se outros moradores exercerem o mesmo direito, a solução adotada hoje permitirá novas instalações? O estudo da garagem completa ajuda a evitar que os primeiros pontos ocupem, sem critério, toda a capacidade ou os espaços necessários à expansão.

Uma proposta para a garagem completa

A MBigucci apresenta uma proposta que reúne infraestrutura de distribuição elétrica e de dados, gerenciamento inteligente de carga e identificação do consumo de cada usuário. Editorialmente, o valor desse exemplo está em mostrar a transição de instalações analisadas uma a uma para uma estratégia de atendimento da garagem.

Se o respectivo slide for publicado, a legenda deve identificar a solução como proposta apresentada pela MBigucci, sujeita às características e condições contratuais de cada empreendimento — não como regra universal nem como promessa geral de implantação sem custos para o condomínio.

Em síntese: a legislação estabelece direitos e condições. A engenharia permite verificar como exercê-los com segurança e com uma perspectiva justa de atendimento aos demais moradores.

Antes de definir a potência dos carregadores, é preciso compreender como a recarga será conectada à infraestrutura elétrica do edifício. Segundo a apresentação de Marcello Sultanun Teixeira, uma das primeiras decisões é identificar a unidade consumidora (UC) à qual a instalação ficará vinculada.

Essa escolha influencia o caminho dos circuitos, as possibilidades de medição, a gestão do consumo e a interface com a distribuidora. Não existe um modelo universalmente melhor: a solução depende da arquitetura elétrica existente, dos espaços disponíveis e da expansão prevista.

Três modelos de conexão apresentados

1. Unidade consumidora da administração. A recarga é vinculada à UC da administração do condomínio, com infraestrutura coletiva e gestão interna do consumo. Pode concentrar a demanda em um ponto existente e exigir avaliação da necessidade de reforço dessa alimentação. Como o consumo dos usuários não aparece automaticamente em contas individuais da distribuidora, a medição privada e o critério de cobrança interna tornam-se parte importante da solução.

2. Unidade consumidora do apartamento. A recarga é vinculada à UC da unidade residencial, e o consumo integra a conta do morador. Nesse caso, o percurso físico entre a alimentação da unidade e a vaga merece atenção. Distâncias, passagens de cabos e espaços disponíveis podem tornar a obra individual mais complexa.

3. Unidade consumidora exclusiva. A proposta considera um novo ponto de conexão ou medição destinado à recarga, quando aplicável e sujeito à análise da distribuidora. Ela pode oferecer uma separação mais clara da infraestrutura, mas também pode demandar intervenções maiores na entrada de energia e no centro de medição.

UC significa unidade consumidora. O quadro sintetiza os modelos apresentados pela Enel; a aplicação concreta depende de avaliação técnica.

A apresentação também destaca a necessidade de formalizar a instalação com a distribuidora conforme os procedimentos aplicáveis, inclusive quando não se prevê aumento da potência total. Essa orientação deve ser verificada à luz das regras da distribuidora que atende cada empreendimento.

Potência instalada não é demanda simultânea

Somar a potência nominal de todos os carregadores pode ser útil para conhecer a capacidade instalada, mas essa soma não descreve necessariamente o consumo que ocorrerá ao mesmo tempo. A demanda simultânea depende de quantos veículos carregarão em determinado período e da estratégia utilizada para controlar a recarga.

Essa diferença não autoriza subdimensionar a instalação. Ela indica que a estimativa de carga precisa explicitar suas premissas: quantidade presente e futura de pontos, potência prevista, padrão esperado de utilização e eventual sistema de gestão. A solicitação apresentada à distribuidora deve refletir a necessidade do empreendimento, e não um número escolhido sem relação com seu modo de operação.

Projetos antigos também não são retratos definitivos da carga atual. Ar-condicionado, bombas, automação e outros equipamentos podem ter alterado o consumo desde a entrega do prédio. Por outro lado, a idade da edificação, isoladamente, não comprova falta de capacidade. É necessário levantar e avaliar as condições existentes.

Quando a conexão exige alterações

Uma nova carga pode demandar análise da entrada de energia, do centro de medição, de barramentos, proteções e espaço físico. Dependendo do caso, podem ser necessárias obras na edificação ou intervenções relacionadas à rede de distribuição. Sistemas que interagem com a arquitetura elétrica — como geração distribuída, geradores e armazenamento — também precisam ser considerados e regularizados junto à distribuidora quando aplicável.

Por isso, o carregador não pode ser estudado separadamente do restante do edifício. Uma decisão aparentemente simples sobre a origem da alimentação pode repercutir em vários componentes da instalação.

O papel do carregamento inteligente

O smart charging, ou gerenciamento inteligente da recarga, permite coordenar a energia fornecida aos veículos segundo limites definidos para a instalação. Ele pode reduzir a coincidência de consumo em determinados períodos e ajudar a utilizar melhor a capacidade disponível.

Essa tecnologia não cria, por si só, capacidade elétrica ilimitada. Sua efetividade depende das condições da edificação, da estratégia de operação e do projeto. Quando há interesse em ampliar a flexibilidade energética, o armazenamento em baterias pode entrar na análise — tema do próximo capítulo.

À medida que cresce a demanda por recarga, alguns empreendimentos passam a examinar não apenas quanta energia consomem, mas quando a consomem e como podem administrá-la. É nesse contexto que surgem os sistemas de armazenamento de energia em baterias, conhecidos pela sigla BESS, de Battery Energy Storage System.

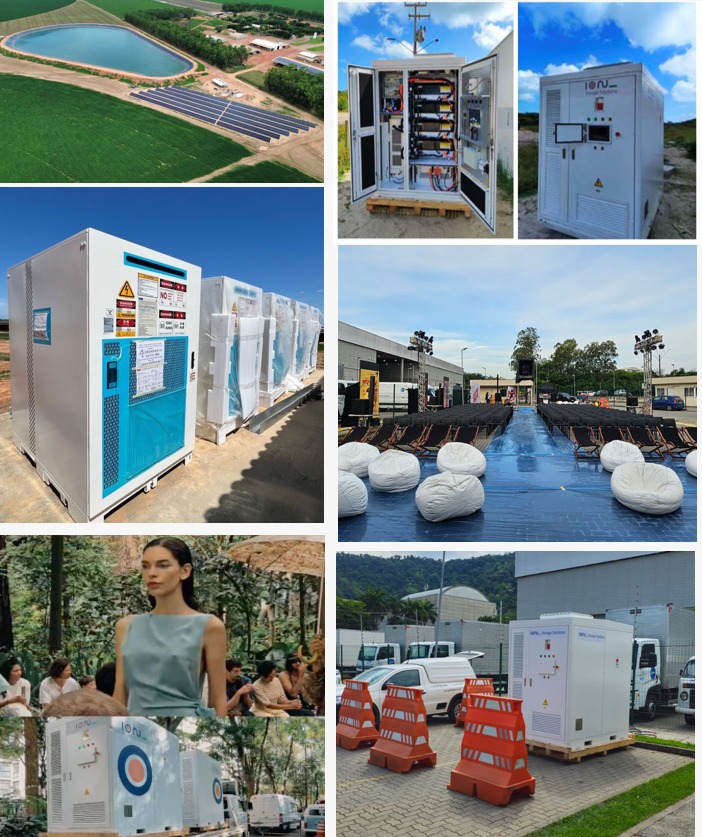

Na apresentação da ION Energia, o BESS aparece como uma alternativa para integrar fontes e cargas e ampliar a flexibilidade operacional da garagem. Ele pode participar da gestão da demanda, mas não substitui automaticamente o dimensionamento correto da instalação nem resolve, sozinho, toda limitação da rede ou da entrada de energia.

O que compõe a solução?

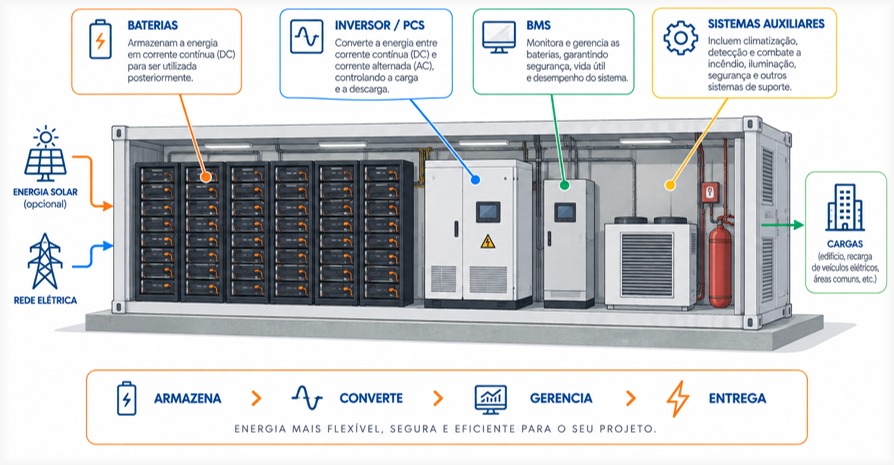

Um BESS reúne baterias e sistemas de monitoramento, controle e proteção, integrados à infraestrutura elétrica para armazenar energia e utilizá-la conforme uma estratégia de operação. A apresentação menciona a tecnologia LFP, baseada em lítio ferro fosfato, e a possibilidade de integração com a rede elétrica, carregadores, geração solar e geradores.

O modo de integração precisa ser definido caso a caso. Para um edifício residencial, não basta verificar se há espaço para instalar equipamentos: é necessário estudar a arquitetura elétrica, as proteções, as condições de segurança e os procedimentos exigidos para a conexão e a operação.

Que problemas o armazenamento pode ajudar a enfrentar?

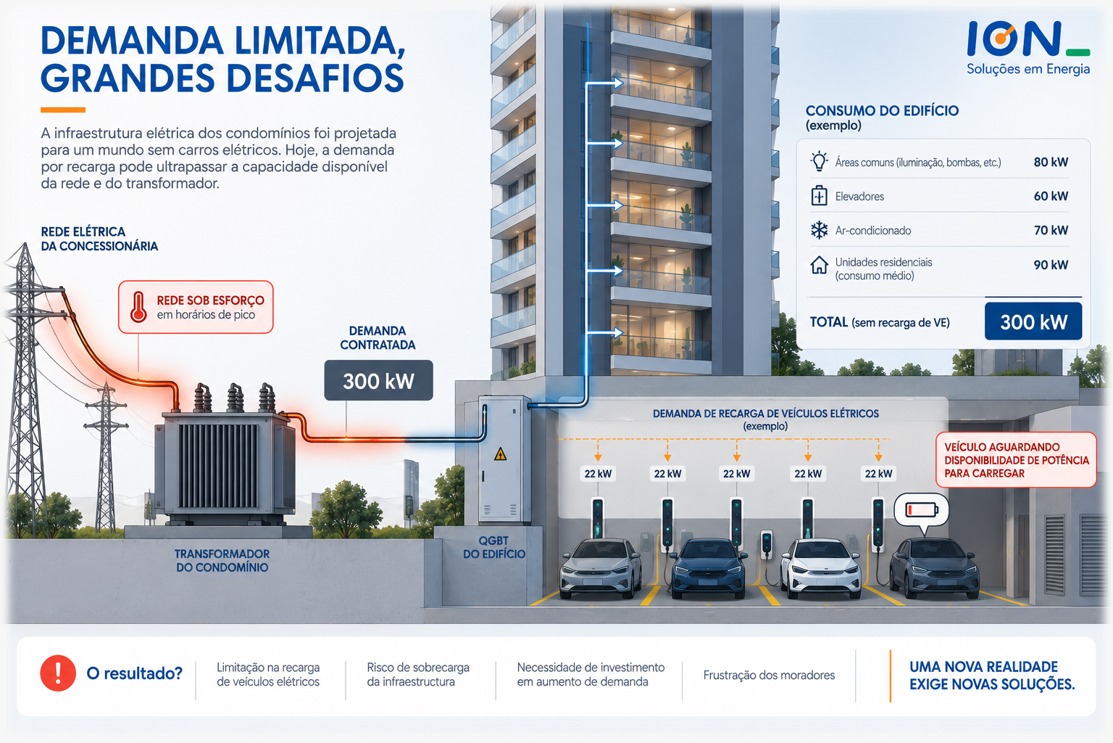

A palestra identifica quatro desafios frequentes: limitação da entrada de energia, concentração das recargas no período noturno, custos e processos associados ao aumento de carga e questões de qualidade de energia em aplicações de maior potência.

Um BESS pode contribuir para a gestão desses desafios conforme sua capacidade e sua forma de operação. Ele não deve, entretanto, ser apresentado como garantia de que o edifício dispensará adequações elétricas ou aprovação de conexão. A viabilidade depende de estudo técnico e econômico com premissas explícitas.

Três aplicações para entender o BESS

Peak shaving — redução de picos de demanda. A energia armazenada pode ser utilizada em momentos definidos para reduzir a demanda retirada da rede. O benefício depende do perfil de consumo, das características do sistema e das condições de fornecimento.

Time shifting — deslocamento do uso da energia. O sistema pode armazenar energia em um período e disponibilizá-la em outro. Para avaliar possíveis vantagens, é preciso considerar a modalidade tarifária aplicável, as perdas do sistema e a forma real de utilização do edifício.

Resiliência e backup — suporte em situações específicas. A apresentação menciona aplicações relacionadas a áreas comuns e segurança. Isso não significa que qualquer BESS possa alimentar automaticamente cargas essenciais em uma falta de energia. Essa função exige projeto apropriado, definição das cargas atendidas e compatibilização com os sistemas de proteção e segurança.

Edifícios mais inteligentes, com expectativas realistas

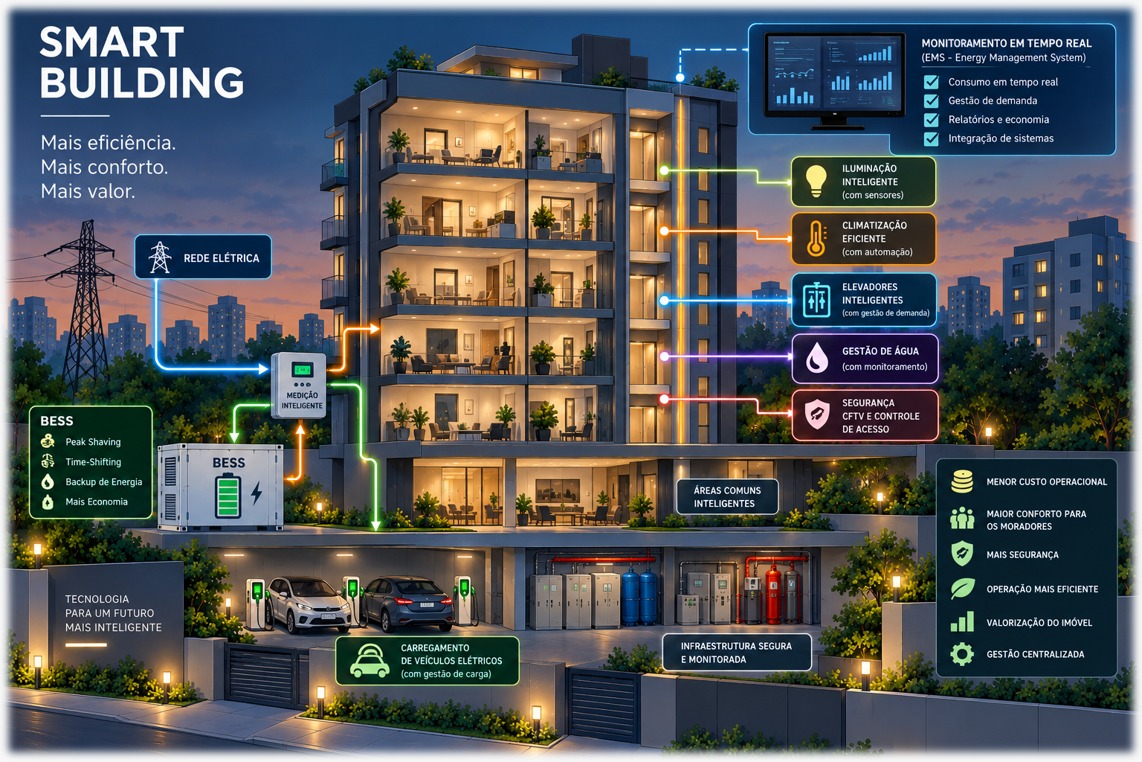

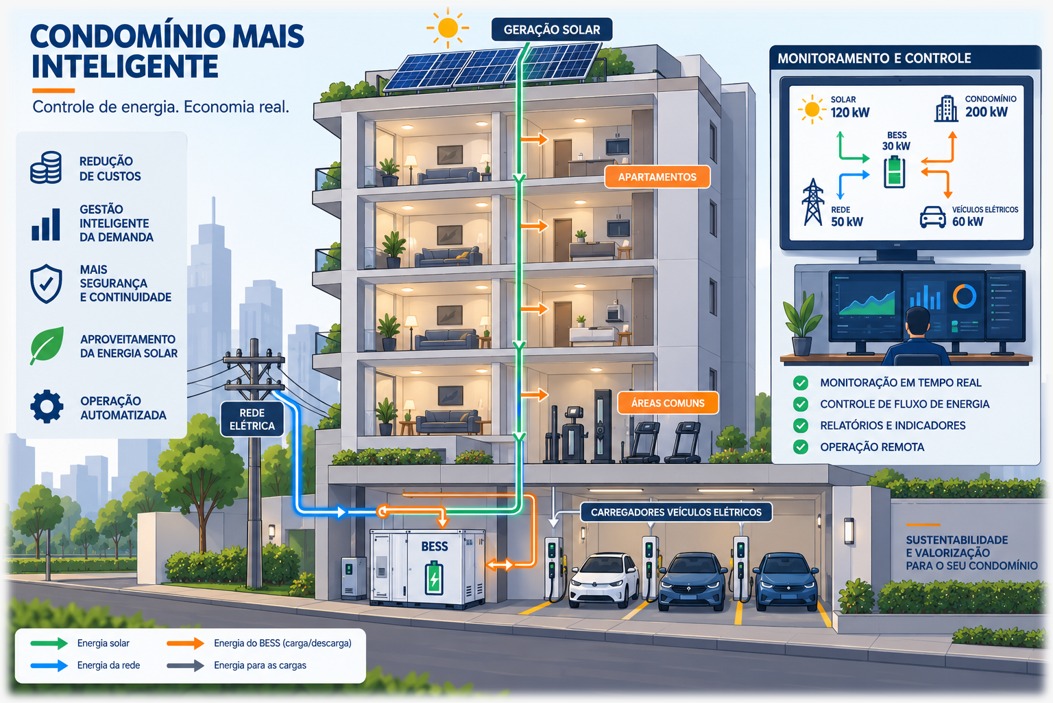

Quando integrado à gestão energética, o armazenamento pode ampliar a capacidade de observar e coordenar o consumo de diferentes sistemas. A apresentação associa essa possibilidade ao conceito de edifício prosumer: uma edificação que deixa de ser vista apenas como consumidora passiva e passa a gerenciar de forma mais ativa sua relação com fontes e usos de energia.

A palestra também aborda segurança energética e potencial de valorização do ativo. Esses resultados, porém, não devem ser tratados como garantias comerciais. Seu alcance depende do investimento, das condições da edificação, da operação e dos critérios utilizados para medi-los.

Segurança: várias camadas, não uma única proteção

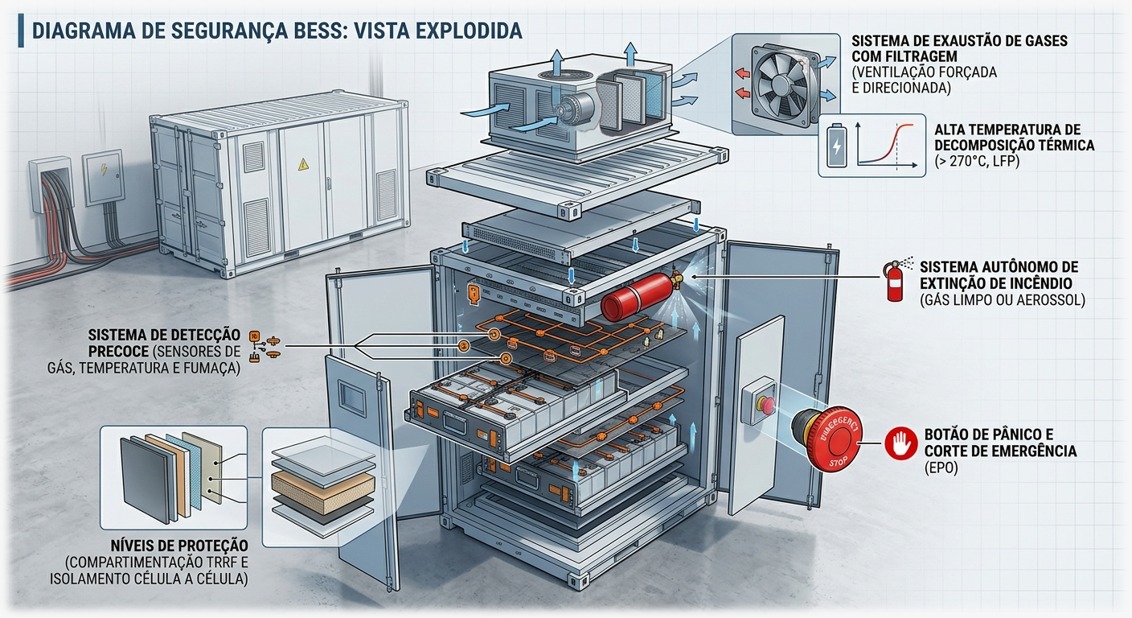

A apresentação da ION Energia descreve uma abordagem em camadas para a segurança do BESS:

A existência dessas camadas na apresentação não equivale à aprovação de qualquer equipamento ou local de instalação. A especificação deve considerar as características do produto, o projeto, as instruções do fabricante e os requisitos oficiais aplicáveis.

Em síntese: o BESS pode ser uma ferramenta relevante de gestão energética. Seu valor está na aplicação adequada a um problema identificado — e não na promessa de substituir todas as demais medidas de projeto e segurança.
